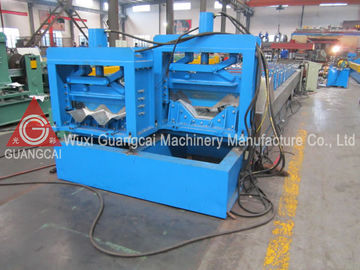

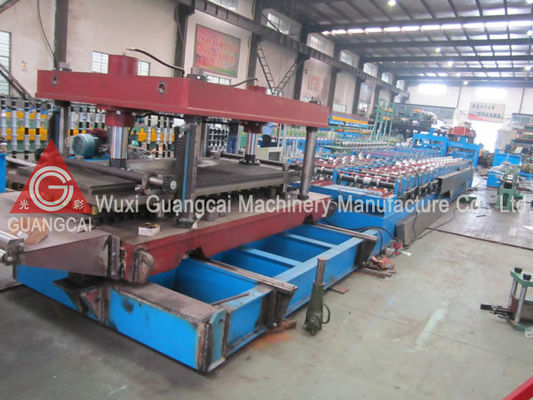

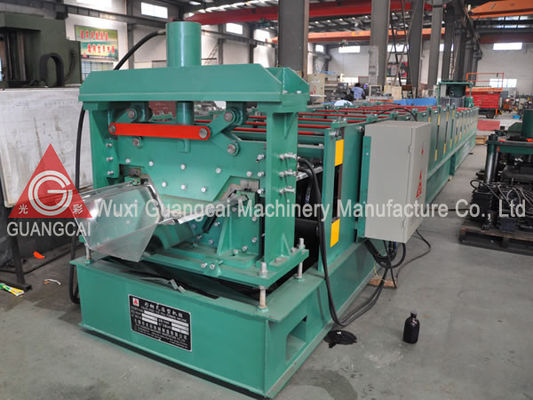

تجهیزات سازنده K Span Roll قدرت 7.5KW اصلی موتور 5 - 15 متر در دقیقه

GWC610 K-span ضخامت 0.4-0.8mm دستگاه تشکیل رول

امکانات
1. For this k-span roll forming machine, all the rollers are made of superior structural steel which is fine forged and coated with hard chrome. 1. برای این ماشین سازنده رول k-span ، تمام غلتک ها از فولاد ساختاری برتر ساخته شده اند که به خوبی جعلی است و با کروم سخت پوشانده شده است. So, the rollers possess high hardness and long life span. بنابراین ، غلطک ها دارای سختی بالا و طول عمر طولانی هستند.

2. The press forming table is able to process color plates with thickness of 0.5-1.5mm, and a power device is outfitted to automatically convey these plates. 2- جدول شکل گیری مطبوعات قادر به پردازش صفحات رنگی با ضخامت 0.5-1.5 میلی متر است و یک دستگاه برق برای انتقال خودکار این صفحات مجهز است. During press forming step, there is no need to frequently adjust the gap between the rollers even if plate thickness changes, and the coated layer of color plate is well protected from being scratched. در مرحله شکل گیری مطبوعات ، حتی اگر ضخامت صفحه تغییر کند ، نیازی به تنظیم مکرر فاصله بین غلطک ها نیست ، و لایه روکش شده صفحه رنگی از خراشیدن به خوبی محافظت می شود.

3. The curvature of arch slab is regulated by an assisting handwheel and a counter which are easy to operate. 3. انحنای دال قوس توسط یک دستگیره دستی و یک پیشخوان تنظیم می شود که به راحتی کار می کند. Thus, the product quality and dimensional precision are guaranteed. بنابراین ، کیفیت محصول و دقت بعدی تضمین می شود.

4- این دستگاه تشکیل رول دو روش برای تولید قوس دارد.

a. آ. With the help of a three-roll curving machine, a smooth arch is created, and the span reaches 38m. با کمک دستگاه خمشی سه رول ، یک قوس صاف ایجاد می شود و دهانه آن به 38 متر می رسد. This method is usually used for constructions with large span such as hangar, workshop and livestock building, etc. In addition, a lock forming machine is used to connect the plates, and no bolt is needed. این روش معمولاً برای سازه هایی با دهانه بزرگ مانند آشیانه ، کارگاه و دامپروری و غیره استفاده می شود .علاوه بر این ، از دستگاه قفل ساز برای اتصال صفحات استفاده می شود و نیازی به پیچ نیست.

b. ب The second method is to form the arch by a curving machine. روش دوم تشکیل قوس توسط دستگاه خمشی است. This machine makes partial arch with small span for spire roof tops and ridges, such as garages, retail shops, repair plants, etc. The connection method is screw fixation in the pre-punched holes. این دستگاه قوس جزئی را با دهانه کوچک برای تاپ های سقفی و پشته ها مانند گاراژها ، فروشگاه های خرده فروشی ، کارخانه های تعمیر و غیره ایجاد می کند. روش اتصال تثبیت پیچ در سوراخ های قبل از سوراخ دار است.

5- دستگاه تشکیل دهنده رول k-span می تواند مطابق با الزامات و نقشه های ارائه شده توسط مشتری ما طراحی شود.

پردازش جریان
جابجایی غیرفعال feeding تغذیه مواد هدایت شده → تشکیل رول → طول برش → برش خمیدگی

ترکیب بندی

1. 5 Decoiler منفعل
2. دستگاه تشکیل شکل
3. برش هیدرولیک
4- ایستگاه هیدرولیک

5. کابینت کنترل PLC
6. جدول را تمام کنید
7. دستگاه خمشی
8. دستگاه تشکیل قفل

مشخصات فنی
